Блочные тепловые пункты: принцип работы, виды и особенности эксплуатации
Рисунок 1. Блочный тепловой пункт: модуль открытой системы отопления Сигма Heat®
В современных условиях энергосбережения и повышения эффективности коммунального хозяйства блочные тепловые пункты стали неотъемлемой частью инженерных систем зданий. Эти компактные энергоэффективные установки кардинально изменили подход к организации теплоснабжения, позволив существенно сократить теплопотери и оптимизировать расход энергоресурсов. Переход от централизованных тепловых пунктов к блочным модульным решениям представляет собой настоящую революцию в сфере ЖКХ, сравнимую по значимости с внедрением индивидуального отопительного оборудования.

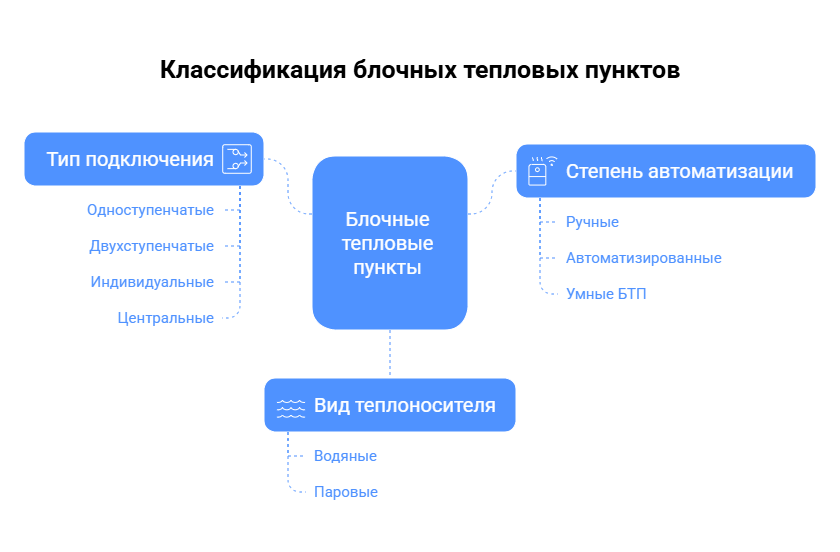

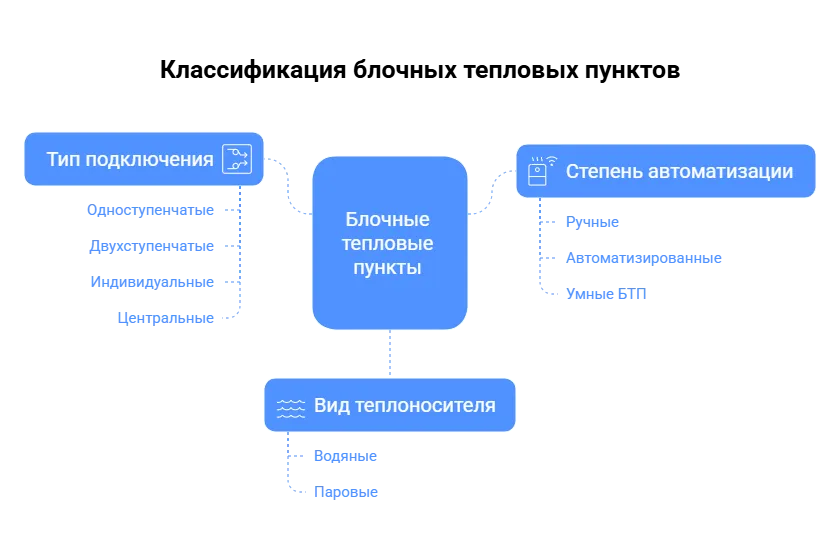

Рисунок 2. Классификация блочных тепловых пунктов
Блочный тепловой пункт (БТП) - это полностью укомплектованная заводская установка, предназначенная для преобразования параметров теплоносителя, поступающего по тепловым сетям от источника тепловой энергии, до значений, требуемых внутренним системам отопления, вентиляции и горячего водоснабжения конкретного здания или группы зданий. Главное отличие БТП от традиционных тепловых пунктов заключается в их модульной конструкции, которая позволяет существенно сократить сроки монтажа и ввода в эксплуатацию.
Основные функции и задачи блочных тепловых пунктов

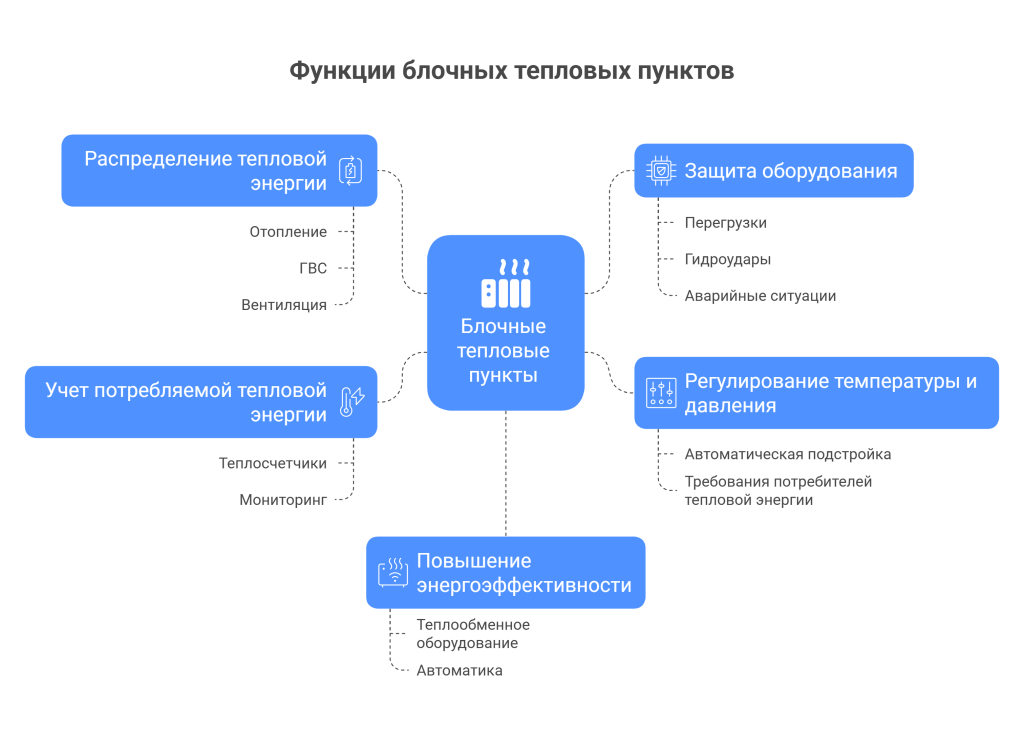

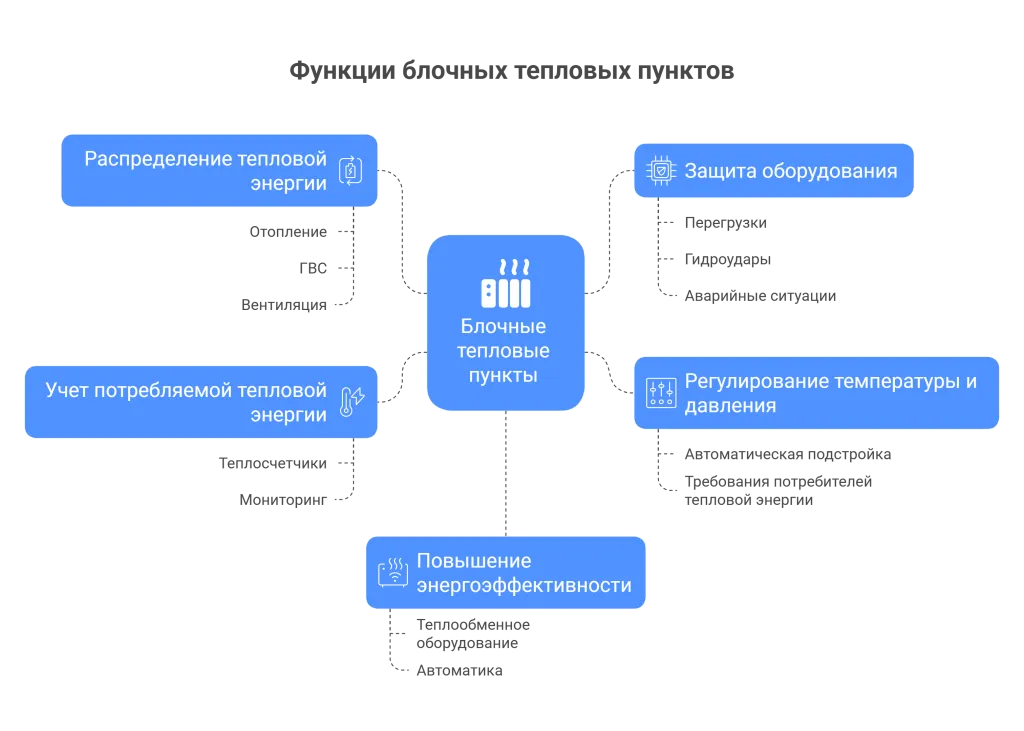

Рисунок 3. Функции блочных тепловых пунктов
Современный блочный тепловой пункт выполняет целый комплекс важных функций. Основной задачей БТП является подготовка теплоносителя с параметрами, соответствующими требованиям внутренних систем здания. В отличие от центральных тепловых пунктов, которые обслуживают целые микрорайоны, блочные решения проектируются индивидуально для каждого объекта или группы объектов с учетом их особенностей и потребностей.
Важнейшей функцией БТП является регулирование тепловой нагрузки в соответствии с реальными потребностями здания. Современные системы автоматики позволяют динамически изменять параметры теплоносителя в зависимости от наружной температуры, времени суток и других факторов. Это обеспечивает значительную экономию тепловой энергии по сравнению с традиционными системами, работающими по принципу "открытого окна", когда избыточное тепло просто выбрасывается через вентиляцию.
Еще одной важной задачей блочных тепловых пунктов является разделение гидравлических контуров тепловой сети и внутренних систем здания. Это позволяет поддерживать стабильное давление и качество теплоносителя во внутренних системах независимо от состояния внешних тепловых сетей. Такое разделение значительно повышает надежность теплоснабжения и продлевает срок службы оборудования.
Конструктивные особенности блочных тепловых пунктов

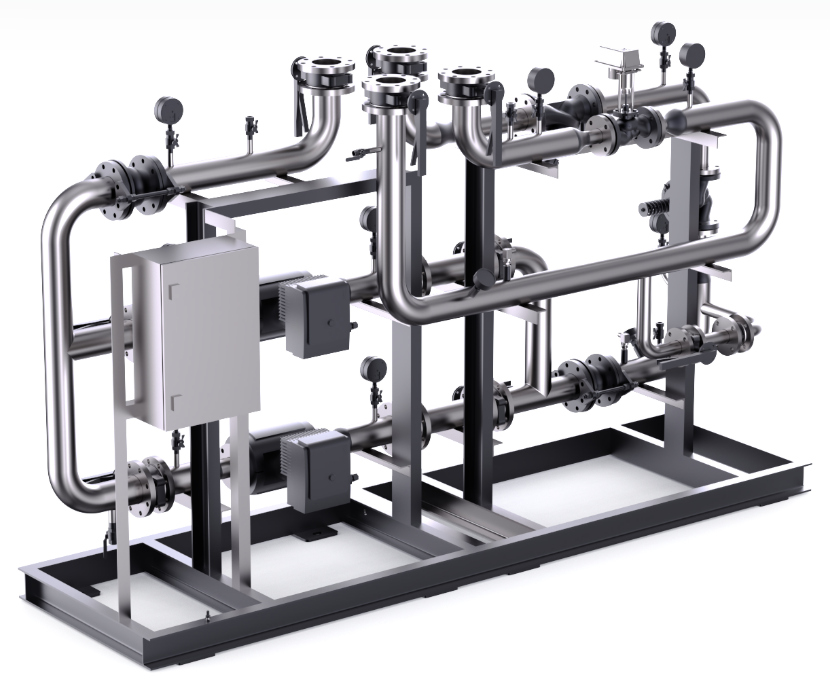

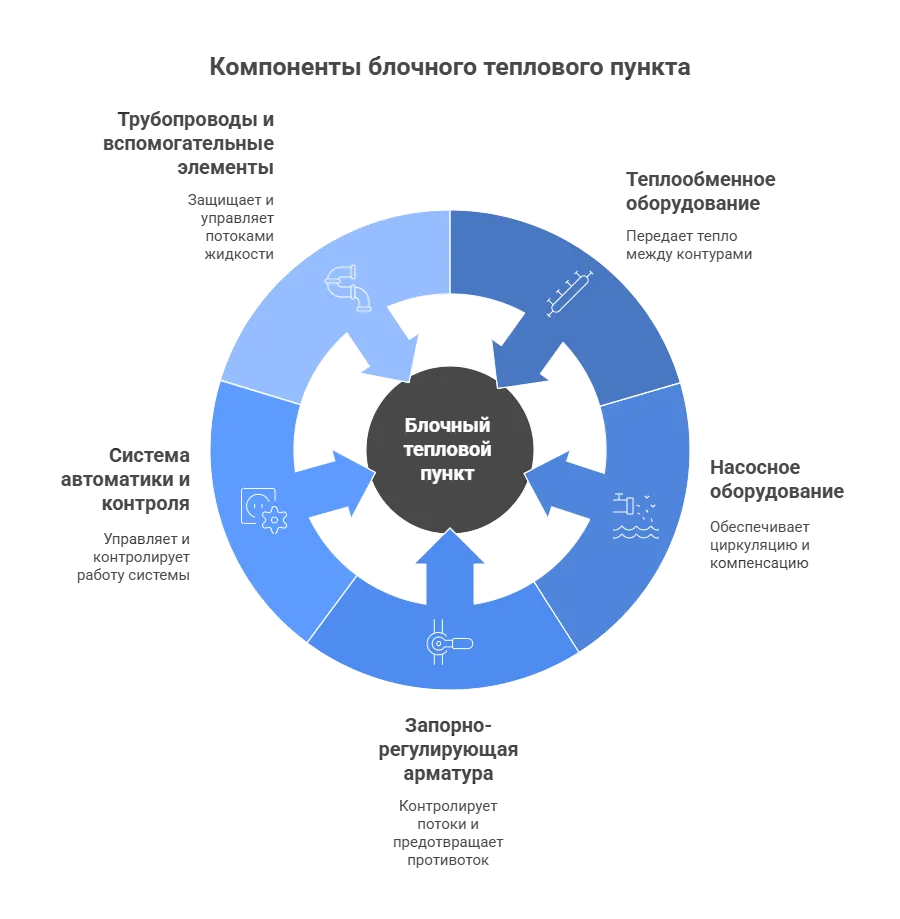

Рисунок 4. Компоненты блочного теплового пункта
Конструктивно современные блочные тепловые пункты представляют собой компактные модульные установки, смонтированные на единой раме или в специальном контейнере. Все оборудование собирается и тестируется на заводе-изготовителе, что обеспечивает высокое качество сборки и минимальные сроки ввода в эксплуатацию на объекте. В зависимости от мощности и назначения БТП могут поставляться как в виде отдельных блоков, так и в составе полностью укомплектованных модульных зданий.
Основой конструкции блочного теплового пункта является несущая рама, изготовленная из прочного металлического профиля. На этой раме монтируются все основные элементы системы: теплообменное оборудование, насосные агрегаты, запорно-регулирующая арматура, приборы учета и системы автоматизации. Для защиты оборудования от внешних воздействий рама может заключаться в теплоизолированный кожух или устанавливаться в специальный контейнер.
Особое внимание при проектировании БТП уделяется компактности размещения оборудования и удобству его обслуживания. Все основные элементы располагаются с учетом требований по минимальным проходным расстояниям и доступу для ремонта. Трубопроводы проектируются таким образом, чтобы минимизировать гидравлические потери и обеспечить удобство монтажа и демонтажа отдельных элементов системы.
Принцип работы

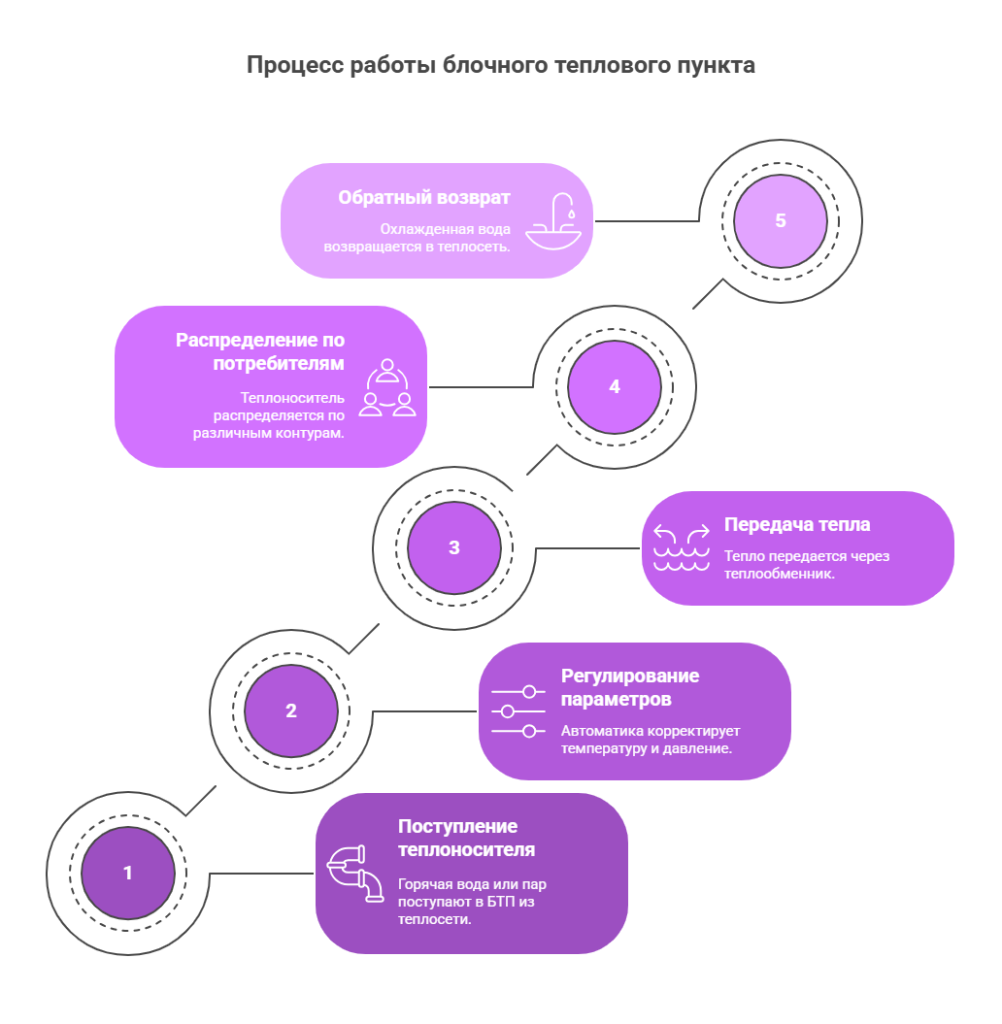

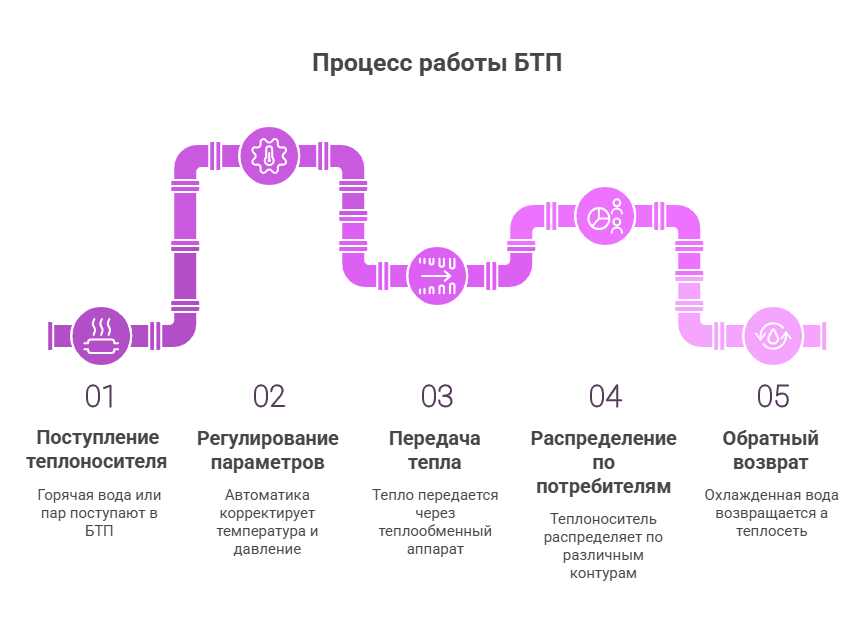

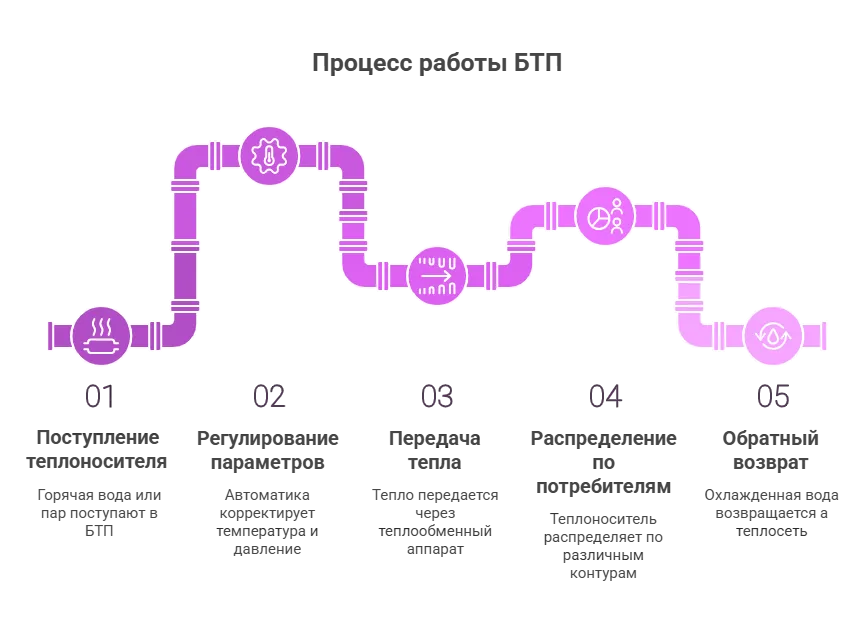

Рисунок 5. Процесс работы блочного теплового пункта
Принцип работы блочного теплового пункта основан на передаче тепловой энергии, поступающей по тепловой сети от источника, системам теплопотребления здания (отопления, вентиляции и ГВС) через теплообменные аппараты. Это позволяет разделить гидравлические контура и независимо регулировать параметры в каждой системе теплопотребления. В зависимости от конкретных условий и требований могут применяться различные технологические схемы подключения.
Наиболее распространенной схемой подключения системы отопления (вентиляции) потребителя тепловой энергии является независимая схема подключения через пластинчатые теплообменные аппараты. В этом случае греющий теплоноситель из тепловой сети циркулирует только по первичному контуру через теплообменный аппарат, не смешиваясь с теплоносителем нагреваемого контура системы отопления (вентиляции) здания. Такая схема обеспечивает высокую степень защиты внутренних систем теплопотребления от загрязнений и перепадов давления.
Для систем горячего водоснабжения обычно применяется двухступенчатая схема подключения, позволяющая максимально использовать тепловую энергию. В первой ступени подогревателя ГВС подогрев воды осуществляется за счет смешанного потока охлажденного теплоносителя, поступившего из системы отопления (вентиляции) и после подогревателя системы ГВС второй ступени, а во второй ступени подогревателя ГВС- за счет первичного теплоносителя из тепловой сети. Это позволяет значительно снизить расход тепловой энергии на ГВС.
Автоматизация и управление
Современные блочные тепловые пункты оснащаются сложными системами автоматики, обеспечивающими оптимальное управление всеми процессами теплоснабжения. В состав автоматизированной системы управления (АСУ) входят контроллеры, датчики температуры и давления, регулирующие клапаны с электроприводами и системы диспетчеризации.
Основной задачей автоматики является поддержание заданных параметров теплоносителя во вторичных контурах в зависимости от текущих потребностей здания и внешних условий. Современные алгоритмы управления учитывают множество факторов, включая температуру наружного воздуха, время суток, день недели и даже прогноз погоды. Это позволяет оптимизировать теплопотребление и обеспечить максимальный комфорт при минимальных энергозатратах.
Важной функцией АСУ является защита оборудования от аварийных ситуаций. Система автоматики непрерывно контролирует параметры работы всех элементов БТП и при возникновении нештатных ситуаций (повышение давления, утечки, перегрев) принимает меры для защиты оборудования - отключает насосы, перекрывает клапаны или переводит систему в безопасный режим работы.
Монтаж и ввод в эксплуатацию
Монтаж блочного теплового пункта значительно проще, чем традиционного теплового узла, так как большая часть работ выполняется на заводе-изготовителе. На строительной площадке требуется только установить готовый модуль на подготовленное основание, подключить внешние коммуникации и выполнить пуско-наладочные работы.
Перед монтажом БТП необходимо подготовить площадку в соответствии с требованиями проекта. Обычно это бетонное основание с анкерными болтами для крепления рамы, подведенными дренажными коммуникациями и подпорными стенками при необходимости. Важно обеспечить свободное пространство вокруг блока для обслуживания и ремонта оборудования.
После установки модуля выполняются работы по подключению трубопроводов, электрических сетей и линий связи. Все соединения должны выполняться квалифицированным персоналом с соблюдением требований проектной документации и нормативных актов. Особое внимание уделяется герметичности соединений и качеству изоляции трубопроводов.
Пуско-наладочные работы включают проверку работоспособности всех систем, настройку параметров автоматики, балансировку гидравлических контуров и обучение персонала заказчика. По завершении этих работ составляется акт ввода в эксплуатацию, и БТП может начинать работу в штатном режиме.
Эксплуатация и техническое обслуживание

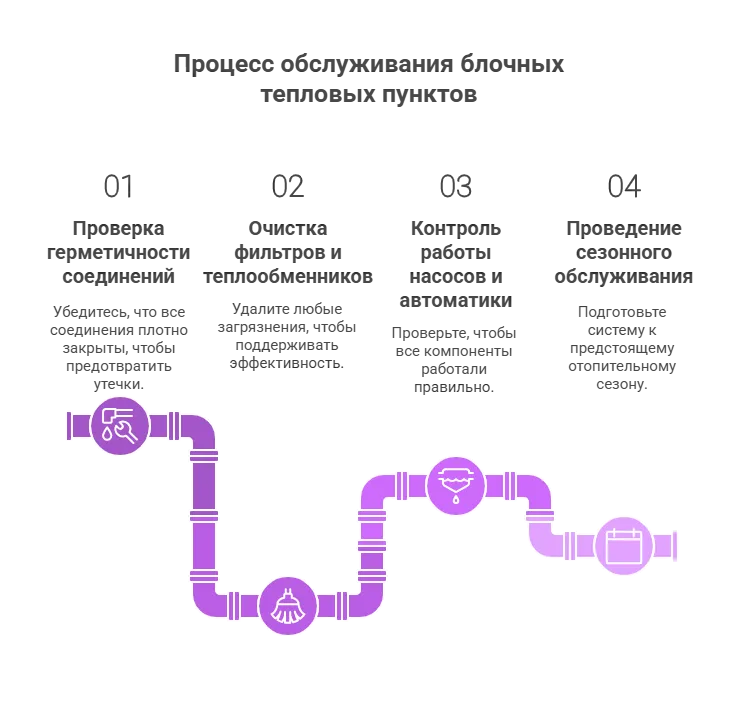

Рисунок 6. Процесс обслуживания блочных тепловых пунктов
Эксплуатация блочных тепловых пунктов требует значительно меньше трудозатрат по сравнению с традиционными тепловыми узлами, однако регулярное техническое обслуживание остается необходимым условием надежной и долговечной работы оборудования. Техническое обслуживание БТП включает в себя комплекс мероприятий, направленных на поддержание работоспособности всех систем и предупреждение возможных отказов.
Ежедневный контроль работы БТП обычно осуществляется с помощью систем диспетчеризации, которые позволяют удаленно отслеживать основные параметры работы оборудования. Оператор может контролировать температуры, давления, расходы теплоносителя и состояние всех основных элементов системы. При возникновении аварийных ситуаций система автоматически оповещает обслуживающий персонал.
Плановое техническое обслуживание проводится с периодичностью, установленной производителем оборудования, но не реже одного раза в отопительный сезон. Оно включает в себя визуальный осмотр оборудования, проверку герметичности соединений, контроль работы насосов и регулирующей арматуры, очистку фильтров и проверку показаний приборов учета.
Особое внимание уделяется состоянию теплообменных аппаратов, которые являются ключевым элементом БТП. В зависимости от качества теплоносителя может потребоваться периодическая промывка пластин теплообменников для удаления отложений и восстановления теплопередающей способности. Эта операция обычно выполняется с помощью специальных моющих растворов и оборудования.
Перспективы развития технологий
Технологии блочных тепловых пунктов продолжают активно развиваться, предлагая все более эффективные и интеллектуальные решения. Одним из перспективных направлений является интеграция БТП с системами использования возобновляемых источников энергии, такими как солнечные коллекторы или тепловые насосы. Это позволяет создавать гибридные системы теплоснабжения, сочетающие преимущества централизованных и локальных источников тепла.

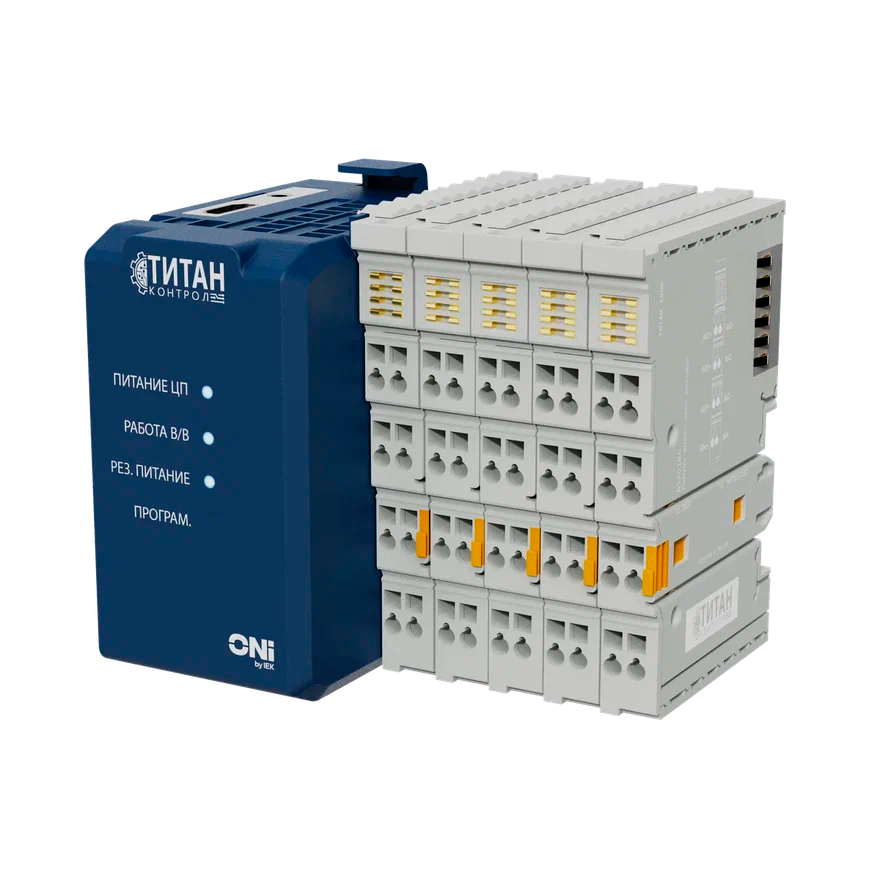

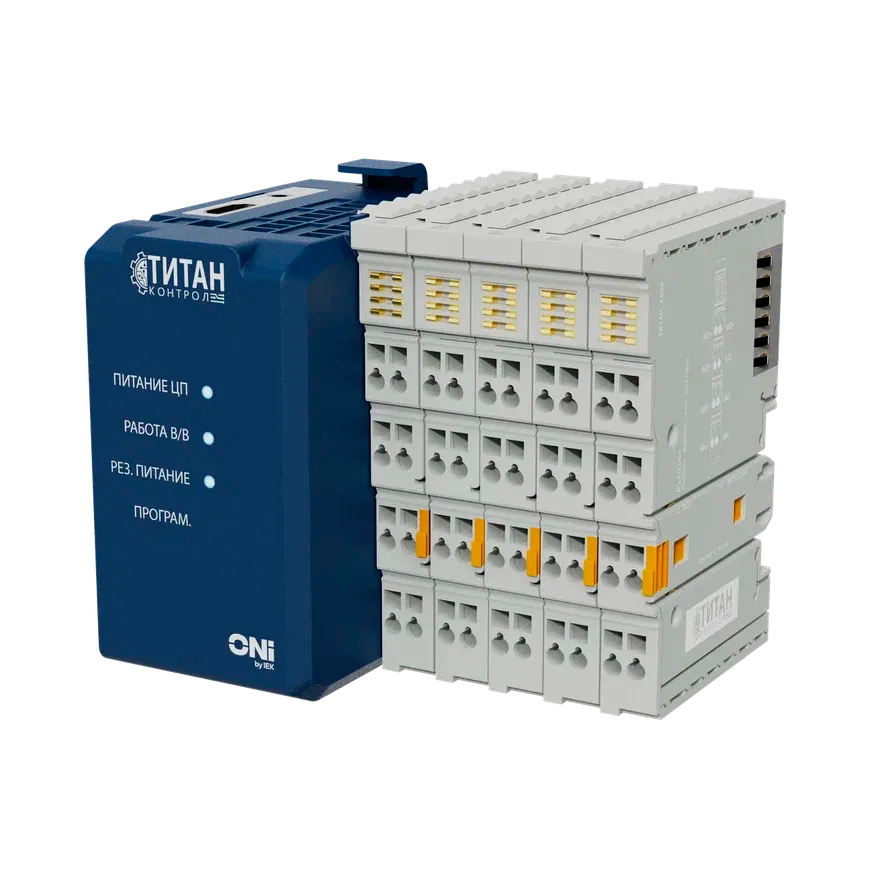

Рисунок 7. Программируемый логический контроллер ТИТАН 1000
Другим важным направлением развития является совершенствование систем автоматизации и диспетчеризации. Современные БТП все чаще оснащаются АСУ на базе программируемых логических контроллеров (ПЛК), в том числе и системами искусственного интеллекта, способными анализировать режимы теплопотребления и оптимизировать работу оборудования с учетом множества факторов. Это позволяет достигать новых уровней энергоэффективности и снижать эксплуатационные затраты.
Перспективным считается развитие модульных конструкций, позволяющих легко масштабировать мощность БТП в зависимости от изменяющихся потребностей. Такие решения особенно востребованы в условиях динамично развивающихся районов, где нагрузка на системы теплоснабжения может существенно меняться с течением времени.
Заключение
Блочные тепловые пункты представляют собой современное высокоэффективное решение для организации теплоснабжения зданий. Их преимущества - компактность, энергоэффективность, простота монтажа и эксплуатации - делают БТП оптимальным выбором для новых и реконструируемых объектов. По мере ужесточения требований к энергосбережению и экологичности значение блочных тепловых пунктов будет только возрастать.
Внедрение БТП позволяет существенно снизить теплопотери, оптимизировать режимы теплопотребления и повысить надежность систем теплоснабжения. При правильном проектировании, монтаже и эксплуатации блочные тепловые пункты обеспечивают многолетнюю бесперебойную работу, окупая первоначальные вложения за счет экономии энергоресурсов.
Если вам требуется проектирование или установка блочного теплового пункта, обратитесь к специалистам для подбора оптимальной конфигурации под ваши нужды.
