АУПД Альфа Stream® СПД – инновации и стабильность

ООО «ГК МФМК» разработала автоматическую установку поддержания давления для закрытых систем отопления и холодоснабжения, которая обеспечивает постоянное давление в системе, и устройства для ее дополнительного оснащения. Мы изготавливаем её на собственном высокотехнологичном производстве и предлагаем приобрести по конкурентной цене. Выполняем доставку оборудования по Москве, Московскому и другим регионам РФ. Предоставляем услуги по пуску и наладке оборудования на различных объектах. Наша компания открыта для сотрудничества на выгодных условиях с любыми организациями и предприятиями, осуществляющими монтаж, наладку и обслуживание энергетического оборудования.

Что такое АУПД?

АУПД Альфа Stream® СПД – это уникальная установка, которая применяется для поддержания стабильного давления в закрытых системах отопления и холодоснабжения, в других различных технологических контурах, для заполнения теплоносителем данных инженерных систем при вводе их в эксплуатацию или после продолжительного простоя. Она эффективно компенсирует температурные расширения, восполняет потери теплоносителя в системах отопления/охлаждения, участвует в процессах деаэрации и предохраняет от перепадов давления.

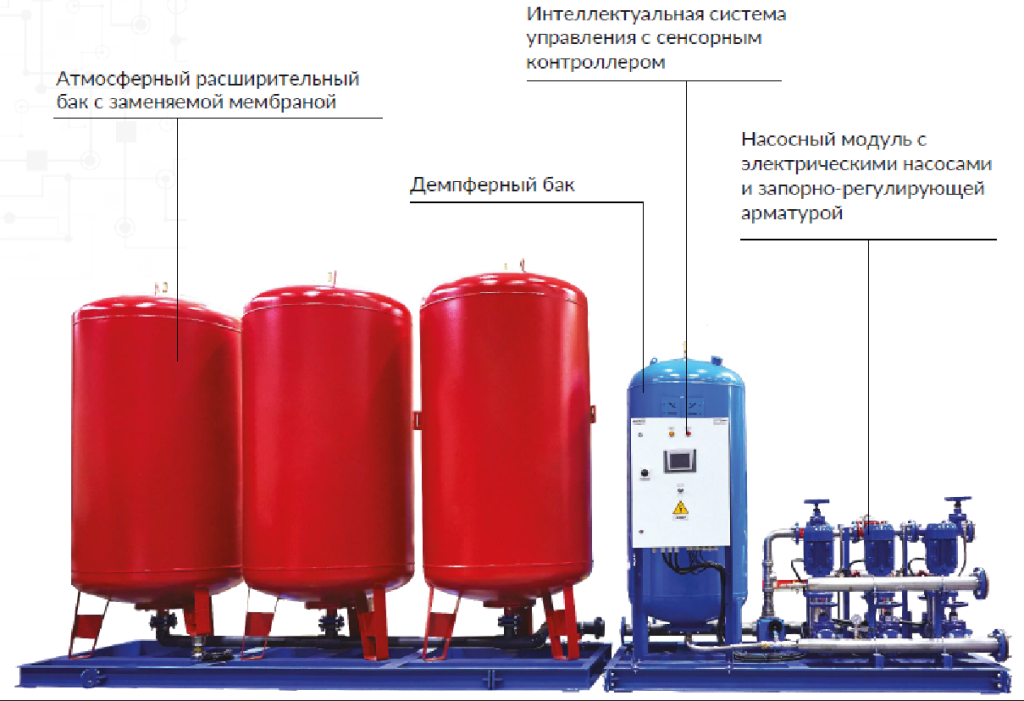

В базовую комплектацию входят баки двух типов:

1. расширительные атмосферные с заменяемой мембраной, изготовленной из эластичного материала высокого качества с минимальной газопроницаемостью,
2. демпферный, который предотвращает скачки давления при включении насосов и минимизирует их частоту включения.

Также в состав установки входит гидравлический модуль, оснащенный запорно-регулирующей арматурой и двумя или тремя энергоэффективными электронасосами. Управление осуществляется высокотехнологичной интеллектуальной системой с сенсорным управлением.

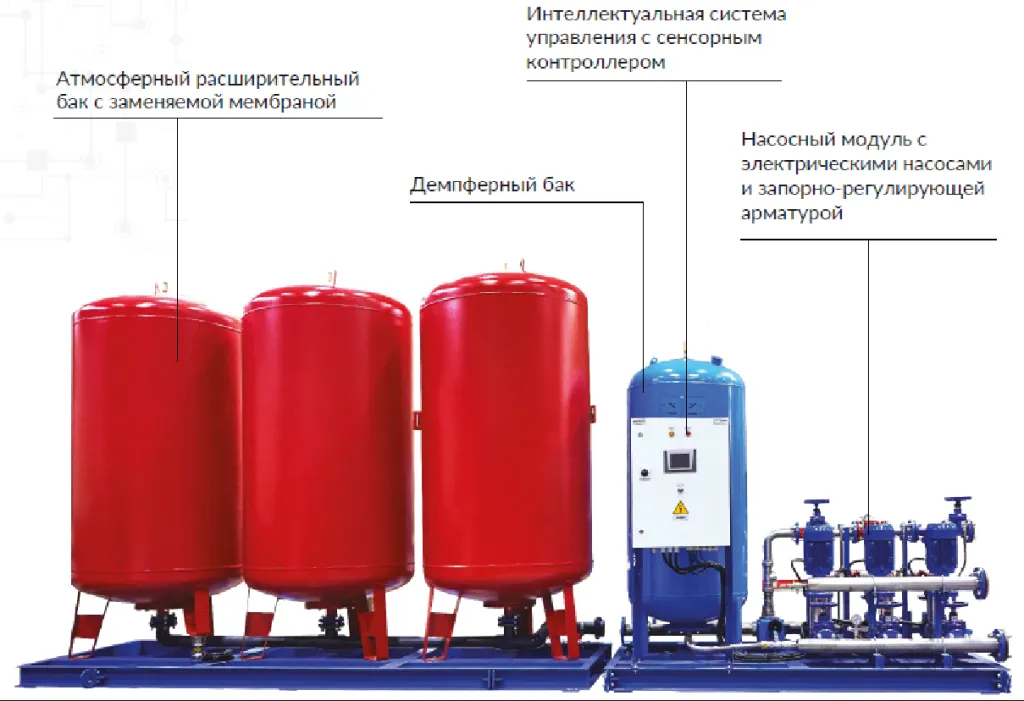

Отличительные особенности АУПД Альфа Stream® СПД

Изделия, изготовленные компанией «ГК МФМК» обеспечивают комплексный подход к обеспечению стабильного, бесперебойного давления в контурах. Для этого предусмотрены:

• Оснащение оборудования отказоустойчивыми, надежными автоматическими регуляторами с функцией самодиагностики для оперативного определения возможных неисправностей;
• Современные жидкокристаллические цветные дисплеи на панели контроллера, на которых наглядно отражается гидравлическая схема установки;
• Графическое отображение колебаний давления в системе отопления или охлаждения;
• Частотное регулирование насосов для экономии электроэнергии и плавного пуска и остановки;
• Наличие на каждом насосе надежного реле контроля режимов работы для защиты от «сухого» хода, который может привести к отказу насосного оборудования;
• Возможность дистанционной передачи показаний, полученных при автоматическом учете объема подпитки;
• Автоматический ввод резервного питания (АВР) в шкафах управления ОМЕГА Control при пропадании одной из фаз, перекосе, неправильной последовательности подключения фаз, повышенном или пониженном напряжении;
• Плавное заполнение теплопроводов (при долгом простое насосной установки, либо при вводе сети в эксплуатацию);
• Расширительные баки, в которых в режиме онлайн осуществляются контроль за объемом теплоносителя и удаление атмосферного воздуха из него;
• Оснащение тензометрическими, имеющими функцию автоматической калибровки датчиками для вычисления объема теплоносителя в расширительном баке;
• Установка обратных клапанов (во избежание обратного тока воды и предотвращения гидроудара);
• Использование арматуры с плавным перекрытием протока в соответствии с СП 30.13330.2020 и СНИП 2.04.01-85;
• Минимальное расстояние между напорным патрубком насоса и запорной арматурой;
• Профилактические меры: приемосдаточные испытания с визуально-измерительным контролем, прохождение ОТК.

Кроме того, для повышения эффективности ГК «МФМК» может оснастить каждую установку автоматического поддержания давления полезными опциями, о которых далее будет рассказано подробнее.

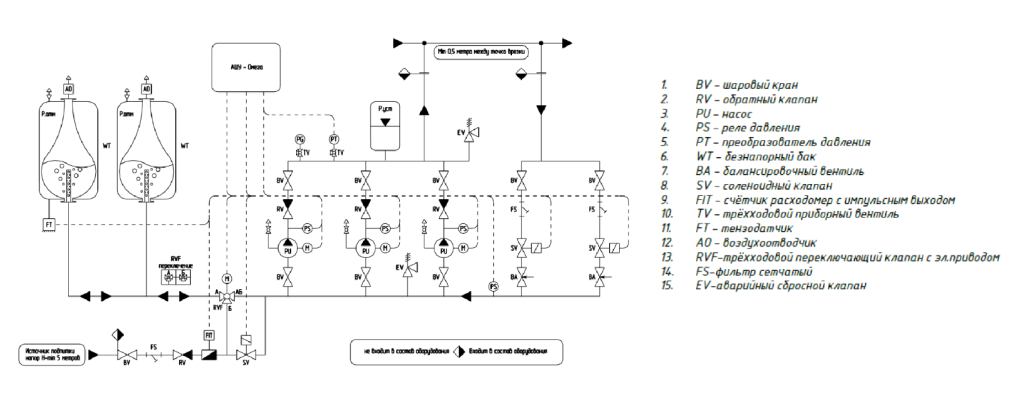

Система заполнения и подпитки

Автоматическая установка поддержания давления Альфа Stream® СПД производства ООО «ГК МФМК» создана с применением новейших технологий в области автоматизации и регулирования и выполняет несколько функций. Главная из них – автоматическое поддержание постоянного избыточного давления в системах закрытого типа.

Такие АУПД (в качестве опции, по запросу) могут оснащаться дополнительной системой заполнения, при помощи которой за счёт повысительных насосов в автоматическом режиме производится и заполнение систем отопления и охлаждения, обеспечивается их устойчивое, безаварийное функционирование.

Преимущества данного оснащения

Среди самых важных:

• Экономное потребление электроэнергии. Ранее подпиточные насосы включались в работу один раз за сезон, имели мощные электродвигатели, потребляющие много электричества. Теперь от них можно отказаться.
• Отсутствие необходимости в отдельной станции подпитки и заполнения и дополнительном оборудовании КИПиА. Заполнение системы производится повысительными насосами (ПН), и в результате оборудование не простаивает, уменьшается нагрузка на электросеть, эксплуатационные затраты снижаются. Доступна комплектация двумя или тремя повысительными насосами.
• Инициация режима заполнения при первом пуске в эксплуатацию или при низком (ниже заданного) давлении в сети. Автоматика АУПД Альфа Stream® СПД посредством трехходового клапана отключает безнапорный расширительный бак от насосного модуля установки, и теплоноситель под действием ПН напрямую поступает из линии подпитки в обслуживаемую систему. Во время ее заполнения задействованы все доступные насосы установки, а давление в системе постоянно контролируется. Когда оно достигает требуемого значения, повысительные насосы отключаются, а мембранный расширительный бак вновь подключается к насосному модулю.
• Автоматическая подпитка через безнапорный мембранный расширительный бак. Теплоноситель из бака в объеме, достаточном для поддержания рабочего давления, подается в контур с помощью ПН АУПД. Так компенсируются потери теплоносителя, возникающие вследствие утечек и деаэрации.
• Определение недостатка воды путем измерения веса безнапорного мембранного расширительного бака посредством тензометрического датчика, расположенного под одной из ножек бака. Система контроля уровня при необходимости автоматически активирует функцию подпитки, направляя теплоноситель в бак в соответствии с программой. При поступлении сигнала об уменьшении содержания воды ниже 15 % на линии подпитки открывается соленоидный клапан и остаётся открытым, пока емкость не заполнится до требуемого значения в 30 %. В установке применяется импульсный расходомер, при помощи которого фиксируется время и объем подпитки.

Все вышеперечисленные преимущества позволяют считать систему заполнения и подпитки полезной и выгодной опцией.

Использование промежуточного бака для автоматической установки поддержания давления (АУПД)

Промежуточный (дополнительный) бак – это опциональное оснащение для АУПД Альфа Stream® СПД, монтируемое между автоматической установкой и обслуживаемой системой, если в установку поступает теплоноситель с температурой недопустимых значений – выше +70°C или ниже 0°C, в результате чего может быть повреждена мембрана в расширительном баке, что в дальнейшем приведёт к её разрыву и неисправности всей установки.

Что делать, если температура в обратке превышает +70°С, максимальная t° в системе более +120°C?

Тогда наши специалисты предлагают установить на входе перепускной линии в автоматическую установку поддержания давления (АУПД) дополнительный промежуточный бак без мембраны. В нем будет накапливаться и остывать перегретая вода, и затем поступать в мембранный расширительный бак с допустимой температурой. Во время работы промежуточный бак находится под избыточным давлением и полностью заполнен теплоносителем. То есть, сначала в установку попадает остывший теплоноситель из промежуточного бака, а образовавшийся при разогреве системы дополнительный объем жидкости остается в нем.

Как движется теплоноситель через промежуточный бак?

Из системы отопления движение происходит сверху вниз. В мембранный расширительный бак АУПД поступает теплоноситель с более низкой температурой, а имеющий повышенную температуру скапливается в верхней части промежуточного бака.

В системах холодоснабжения с водным раствором гликоля, теплоноситель поступает уже снизу вверх. То есть, более холодный теплоноситель скапливается в нижней части промежуточного бака, а в АУПД поступает более теплый.

Инновационные решения от ГК «МФМК»

Наша компания предлагает принципиально новое устройство – автоматическую установку поддержания давления (АУПД) Альфа Stream® СПД. В ней сконцентрированы три функции: расширительного бака, подпиточного узла и деаэратора. Безнапорный мембранный расширительный бак входит в состав данного оборудования, имеющего компактную блочную компоновку. Он располагается на одном уровне с повысительными насосами АУПД, а накопленный в нем теплоноситель находится под атмосферным давлением.

Преимущества установки Альфа Stream® СПД

Это оборудование с эластичной мембраной в расширительном баке:

• Помогает сэкономить место, на котором ранее располагалась объёмная конструкция из ОРБ, расширительной трубы и циркуляционной трубы. Благодаря нашей установке освободившееся пространство можно организовать более рационально: для обустройства жилья или для коммерческих целей.
• Позволяет исключить вероятность протечки и залива помещений.
• Дает возможность предотвратить растворение атмосферного воздуха в теплоносителе (что ранее было неизбежно в обычных открытых расширительных баках), а значит и его выделение из воды в различных частях системы, шум в отопительных приборах, нарушение циркуляции в контуре, а также коррозию внутренних поверхностей металлических элементов системы, особенно в верхней ее части, то есть – провести деаэрацию рабочей среды.

Кроме того, значительно снижаются эксплуатационные расходы.

Наши предложения

Компания ООО «ГК МФМК» осуществляет квалифицированный подбор АУПД Альфа Stream® СПД и дополнительных опций в зависимости от особенностей и технических характеристик обслуживаемой системы отопления или охлаждения, а затем высылает технико-коммерческое предложение с прилагающимся к нему расчётом. Мы готовы предложить высокотехнологичные, эффективные, надежные и долговечные решения для любых объектов.
